동일한 사양에도 불구하고 볼트가 항상 너트에서 부러지는 이유는 무엇입니까?
볼트 연결의 세계에서 너트는 종종 보조 캐릭터로 간주됩니다. 즉, 소박하지만 절대적으로 중요한 역할을 합니다. 그만큼무거운 육각 너트특히 이 구성 요소 제품군 내에서 가장 까다로운 작업을 수행합니다. 연결이 극심한 예압, 심한 진동 또는 열악한 부식 환경을 견뎌야 하는 경우 표준 너트로는 충분하지 않습니다. 무거운 육각 너트가 믿을 수 있는 유일한 선택이 됩니다. 실용성은 치수적 이점, 재료 호환성, 올바른 선택 및 적절한 설치 관행이라는 네 가지 기둥에 달려 있습니다.
무거운 육각 너트 란 무엇입니까?

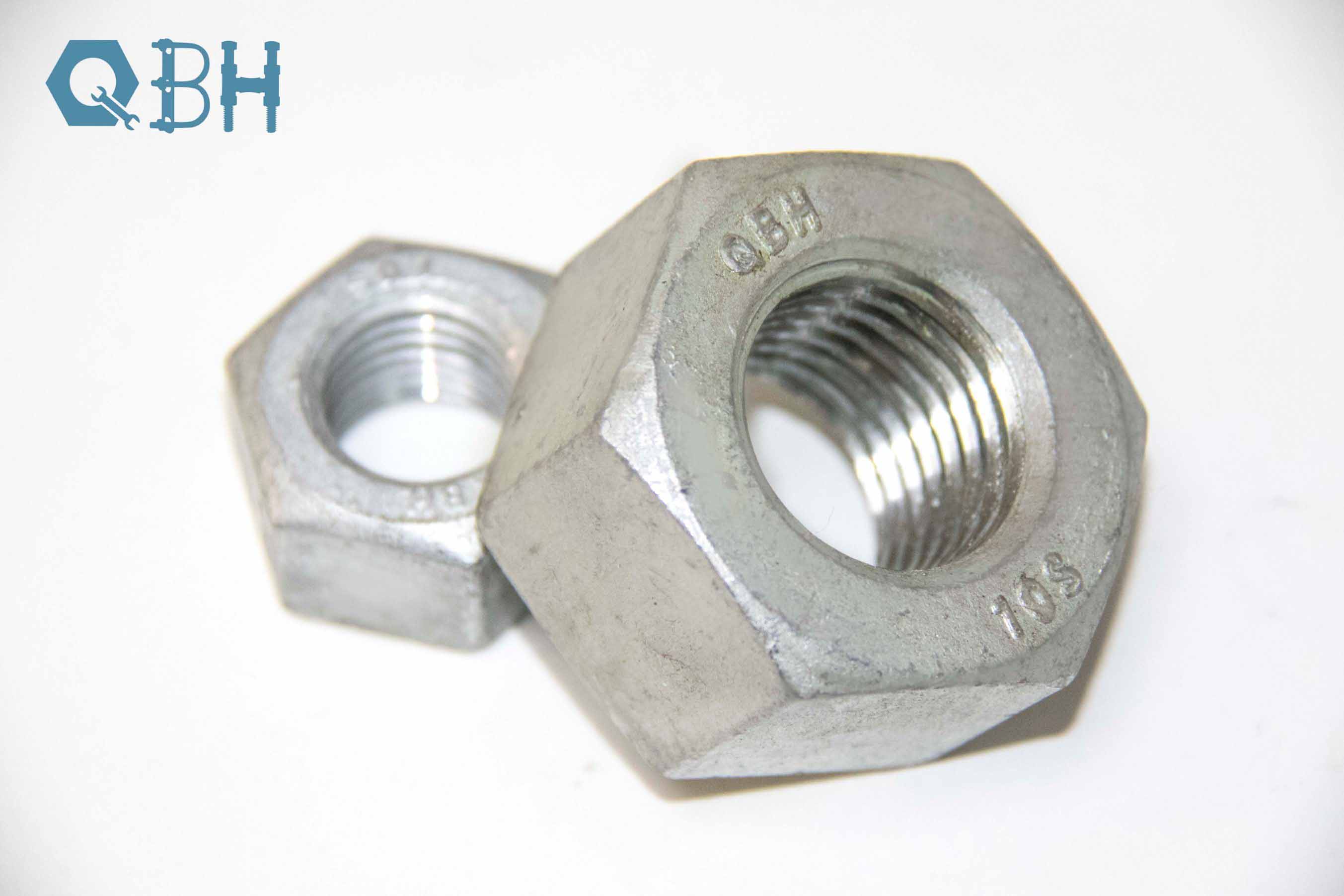

A무거운 육각 너트는 이름에서 알 수 있듯이 표준 육각 너트보다 더 크고 두껍고 강한 너트입니다. 이는 두 가지 정의 특성을 지닌 무거운 시리즈 치수 표준에 따라 제조되었습니다.
-
더 큰 평면 폭: 동일한 공칭 크기의 표준 너트와 비교하여 무거운 육각 너트는 평면 간 치수가 더 크므로 렌치에 더 많은 접촉 영역을 제공하고 토크가 적용될 때 미끄러짐 위험을 줄입니다.
-
더 큰 너트 높이: 나사 결합 길이가 증가하면 하중 전달 능력이 향상되고 볼트 체결부 전체의 풀림에 대한 저항력이 향상됩니다.
표준 너트에 비해 헤비 육각 너트는 플랫 폭과 너트 높이가 훨씬 더 큽니다. 예를 들어, 1인치 공칭 직경 너트의 경우 표준 너트의 플랫 가로 폭은 1.5인치이고 높이는 0.875인치인 반면, 무거운 육각 너트는 플랫 가로 1.625인치, 높이 1.0625인치입니다. 이는 더 높은 부하 용량, 더 나은 피로 저항, 더 효율적인 토크 전달을 의미합니다.
무거운 육각 너트는 일반적으로 교량, 강철 구조물, 중장비, 압력 용기 및 안전이 가장 중요한 모든 응용 분야에 사용됩니다.
주요 치수 및 표준
올바른 무거운 육각 너트를 선택하는 것은 치수 체계를 이해하는 것에서 시작됩니다. 다음은 ANSI/ASME B18.2.2 표준을 기반으로 한 주요 치수 매개변수입니다.
헤비 육각 너트 치수(인치 시리즈)
| 공칭 크기(인치) | 플랫 간 너비(인치) | 너트 높이(인치) |
|---|---|---|
| 1/2 | 0.875 | 0.5625 |
| 5/8 | 1.0625 | 0.6875 |
| 3/4 | 1.25 | 0.8125 |
| 7/8 | 1.4375 | 0.9375 |
| 1 | 1.625 | 1.0625 |
| 1-1/8 | 1.8125 | 1.1875 |
| 1-1/4 | 2 | 1.3125 |
| 1-3/8 | 2.1875 | 1.4375 |
| 1-1/2 | 2.375 | 1.5625 |
헤비 육각 너트 치수(미터 시리즈)
| 공칭 크기(mm) | 대변폭(mm) | 너트 높이(mm) |
|---|---|---|
| M12 | 22 | 12 |
| M16 | 27 | 16 |
| M20 | 34 | 20 |
| M24 | 41 | 24 |
| M30 | 50 | 30 |
| M36 | 60 | 36 |
| M42 | 70 | 42 |
| M48 | 80 | 48 |
실용적인 팁: 무거운 육각 너트를 선택할 때 스레드 크기 호환성을 확인하는 것 외에도 항상 플랫 폭이 기존 렌치 또는 토크 툴링과 일치하는지 확인하십시오. 무거운 너트는 평면 치수가 더 크며 적절한 크기의 소켓 또는 개방형 렌치가 필요합니다.
재료 및 속성 클래스
무거운 육각 너트의 재료 및 특성 등급에 따라 특정 작동 조건에 대한 적합성이 직접적으로 결정됩니다.
1. 공통재료
| 재료 | 형질 | 일반적인 응용 분야 |
|---|---|---|
| 탄소강(중/저탄소) | 저렴한 비용, 적당한 강도 | 일반 철구조물, 일반 기계적 연결부 |
| 합금강 (4140 / 42CrMo) | 고강도, 좋은 인성 | 중장비, 압력 용기, 교량 |
| 스테인레스 스틸(304/316) | 우수한 내식성 | 화학공장, 해양환경, 식품가공 |
| 고온 합금 | 내열성, 내크리프성 | 고온 배관, 보일러, 가스터빈 |
2. 속성 클래스
너트 속성 클래스를 볼트 속성 클래스와 일치시키는 것이 기본적인 선택 원칙입니다.
미터법 너트: ISO 898-2 표준에 따라 속성 등급은 6, 8, 10, 12 등으로 지정됩니다. 숫자가 높을수록 인장 강도가 더 크다는 것을 나타냅니다. 너트 등급은 결합 볼트 등급보다 낮아서는 안 됩니다. 그렇지 않으면 너트가 연결에서 가장 먼저 파손됩니다.인치 너트: ASTM A563 표준에 따라 일반적인 등급에는 A, B, C, D, DH 등이 포함됩니다. 등급에 따라 열처리 상태 및 강도 수준이 달라집니다. 헤비 시리즈 너트는 일반적으로 고강도 볼트와 함께 사용됩니다.
3. 표면 마감
표면 마감은 외관뿐만 아니라 내식성 및 내마모성에도 영향을 미칩니다.
흑색 산화물: 저렴한 비용으로 기본적인 녹 방지 기능을 제공하며 건조한 실내 환경에 적합합니다.용융 아연도금: 내식성이 뛰어난 두꺼운 코팅으로 옥외 또는 부식 환경에 적합합니다. 코팅 두께는 나사 맞춤 정밀도에 영향을 미칩니다.
Dacromet/아연-알루미늄 코팅: 수소 취화 위험이 없으며 염수 분무 저항성이 뛰어나 자동차 및 풍력 발전 분야에 일반적으로 사용됩니다.
기계적 아연 도금: 균일한 코팅, 수소 취성이 없으며 고강도 패스너에 적합합니다.
테플론/자일란 코팅: 매우 낮은 마찰 계수를 제공하고 토크-장력 관계를 개선하며 분산을 줄입니다.
무거운 육각형과 표준 너트 비교: 선택 방법
실제 엔지니어링에서 무거운 육각 너트를 선택해야 하는 경우는 언제이며, 표준 너트로 충분한 경우는 언제입니까? 다음 비교표는 지침을 제공합니다.
| 비교 측면 | 표준 육각 너트 | 헤비 육각 너트 |
|---|---|---|
| 평면 폭 | 더 작게 | 더 크게 |
| 너트 높이 | 희석제 | 더 두껍게 |
| 부하 용량 | 보통의 | 더 높은 |
| 피로 저항 | 보통의 | 우수한 |
| 풀림에 대한 저항 | 보통의 | 우수한 |
| 일반적인 응용 분야 | 일반 기계 연결 | 고강도 연결, 중요한 안전 구성요소 |
| 토크 요구 사항 | 표준 토크 | 더 높은 예압 성능 |
| 비용 | 낮추다 | 더 높은 |
선택 지침:
- 조인트가 높은 예압, 충격 하중 또는 반복 하중을 받는 경우 무거운 육각 너트를 선택하는 것이 좋습니다.
-
설계에 볼트 속성 클래스 10.9 이상이 필요한 경우 일반적으로 무거운 육각 너트가 필요합니다.
-
부식성 환경이나 중요한 안전 응용 분야의 경우 추가 안전 여유를 제공하기 위해 적당한 하중에서도 무거운 너트를 사용하는 것이 좋습니다.
설치 및 토크 관리
아무리 좋은 너트라도 잘못 설치하면 쓸모가 없습니다. 조인트 무결성을 위해서는 올바른 설치가 필수적입니다.
1. 토크와 예압의 관계
너트를 조일 때 적용된 토크는 나사산을 통해 볼트의 축방향 예압으로 변환됩니다. 더 큰 평면 치수와 더 큰 높이를 갖춘 무거운 육각 너트는 더 높은 토크 수준을 안정적으로 처리할 수 있습니다.
토크 공식:
티 = K × D × F
어디:
T = 설치 토크K = 너트 계수(나사 마찰, 재료, 윤활에 따라 다름)
D = 공칭 나사 직경
F = 목표 예압
2. 윤활 및 너트 계수
윤활 상태는 너트 계수에 중요한 영향을 미칩니다. 다양한 윤활 조건에서 동일한 예압을 달성하는 데 필요한 토크는 30% 이상 달라질 수 있습니다.
| 윤활상태 | 너트 계수 K(참고) | 비고 |
|---|---|---|
| 건식(윤활 없음) | 0.20 – 0.30 | 높은 분산, 권장되지 않음 |
| 표준기계유 | 0.15 – 0.20 | 기존 산업 응용 분야 |
| 이황화 몰리브덴 그리스 | 0.10 – 0.15 | 높은 예압 적용 |
| 테프론 코팅 | 0.08 – 0.12 | 최고의 토크 제어 정밀도 |
권장사항: 중요한 접합부의 경우 보다 정밀한 예압 관리를 위해 단순한 토크 제어보다는 토크-각 방법을 사용하십시오.
3. 일반적인 설치 실수
| 실수 | 결과 | 올바른 실천 |
|---|---|---|
| 일치하지 않는 렌치 사용 | 미끄러짐, 너트 모서리 손상 | 올바른 평면 소켓 또는 렌치를 사용하십시오. |
| 과도한 토크 | 볼트 또는 너트 파손 | 지정된 토크 값을 따르십시오. |
| 토크 부족 | 예압 부족, 조인트 풀림 | 지정된 토크 값을 따르십시오. |
| 윤활 상태 무시 | 높은 너트 계수 분산, 제어되지 않은 예압 | 지정된 윤활제 사용 및 문서 조건 |
| 서로 다른 재료를 혼합 | 갈바닉 부식, 강도 불일치 | 재료 및 등급 호환성 보장 |
일반적인 애플리케이션 시나리오
무거운 육각 너트는 연결 신뢰성이 중요한 거의 모든 산업 분야에서 사용됩니다.
| 산업 | 일반적인 응용 분야 |
|---|---|
| 철강 구조물 건설 | 기둥-보 연결, 조인트 연결, 앵커 볼트 |
| 교량공학 | 메인 트러스 연결부, 케이블 앵커리지 |
| 중장비 | 프레스 베이스, 압연기 프레임, 대형 기어박스 |
| 풍력 | 타워 연결부, 블레이드 플랜지, 기초 볼트 |
| 압력 용기 및 배관 | 플랜지 연결, 헤드 고정 |
| 석유화학 | 고온고압 배관, 반응기 플랜지 |
| 철도 및 대중교통 | 레일 고정, 휠 세트 연결 |
| 해양 및 해양 | 선체구조물, 갑판장비 장착 |
유지보수 및 검사
무거운 육각 너트견고하지만 극한의 조건에서는 여전히 정기적인 검사와 유지 관리가 필요합니다.
-
토크 재조임: 초기 설치 후 24시간 이내에, 초기 작동 중에 중요한 조인트를 다시 조여 예압 완화를 보상합니다.
-
육안 검사: 균열, 부식, 변형 또는 풀림 징후를 정기적으로 점검하십시오.
-
토크 표시: 설치 후 토크 표시를 적용하면 향후 검사 시 느슨해짐을 빠르게 식별할 수 있습니다.
-
교체 정책: 심각하게 과부하되었거나 눈에 띄는 결함이 있는 너트는 교체해야 하며 재사용해서는 안 됩니다.
무거운 육각 너트의 실용성은 더 큰 치수, 더 두꺼운 단면 및 우수한 재료를 통해 믿을 수 없을 정도로 간단하면서도 중요한 문제(극한 조건에서 조인트 무결성을 유지하는 방법)를 해결할 수 있는 능력에 있습니다. 그 가치는 외관에 있는 것이 아니라 모든 중요한 연결 지점에서 조용히 견디는 하중에 있습니다. 선정 시 기준을 엄격히 준수하고, 볼트 특성 등급을 일치시키며, 작동 조건을 확인하십시오. 설치 시 토크 관리, 윤활 관리 및 적절한 절차에 주의하십시오. 하나의 무거운 육각 너트는 볼트의 예압뿐만 아니라 전체 시스템의 안전 여유도 전달합니다.
